dinsdag 22 mei 2012

eerste versie Presentatie poster


Voorbeelden van het gebruik

Hier onder zijn enkele foto's en filmpjes te zien van 3 toepassingen voor ons concept (tijdelijke naam diohold)

Filmpjes:

Hieronder staan de linken naar de filmpjes op youtube.
Deze filmpjes geven een algemeen idee wat je allemaal makkelijk kan doen met de diohold.

Water :


Metaal:


Potloden:



Foto's

Metalen object: bv een pot


 Vloeistof bv water


Verschillende grafieten






Wat kan er nu allemaal met gedaan worden?

De oorspronkelijke toepassing van de drawdio was dus een potlood verbinden met de drawdio en dan iets tekenen en geluid maken.

Wij hebben dit oorspronkelijke concept uitgebreid door een multifunctionele houder. Elk geleiden object, met een diameter van een potlood, kan in feite in de behuizing geplaatst worden en kan er geluid mee gemaakt worden. Een paar voorbeelden die kunnen:


  • een mes
  • een vork
  • een lepel
  • een beitel
  • een veil
  • een normaal metalen staafje
  • potloden
  • vulpotloden (deze gaan enkel als de binnen kant van metaal zijn)
  • ...
Wij hebben ons hoofdzakelijk gefocust op de potloden. Elk potlood heeft een ander soort grafiet. Grafiet blijft grafiet natuurlijk, maar de zuiverheid is telkens anders. Zo zal bijvoorbeeld een normaal grafiet potlood minder goed geleiden dan een vol grafiet potlood.

We hadden dit ontdekt, en vonden dit wel plezant. Het enige dat dus jammer was dat de drawdio met veel werk op een ander potlood kon bevestigd worden. Vandaar dus deze behuizing.




Wat uitleg over de zuiverheid van grafiet in de toepassing:

Elk potlood heeft dus een andere zuiverheid van grafiet. Deze kunnen dus vettiger zijn of smaller.
Hoe vettiger het potlood, hoe beter de geleiding zal zijn. Neem bijvoorbeeld een vol grafiet potlood.



Doordat het volledig uit grafiet bestaat (geen hout aanwezig) is de diameter van het grafiet groter. Hierdoor is de geleiding dus beter en zullen de tonen hoger zijn dan als andere potloden. Ook is het grafiet van dit soort potlood zeer zuiver. Dit betekend dat als we een lijn op een blad papier zetten, dit zeer hoge tonen zal leveren op iedere plaats.

Als een potlood een smalle kern heeft, dan betekend dit dat de weerstand groter is. Hier door zullen de tonen lager zijn dan die van een vol grafieten potlood.

Dus met andere woorden: ieder potlood heeft zijn eigen zuiverheid van grafiet en zal hierdoor dus andere tonen geven. De tonen zijn verschillen bij ieder potlood in de houder maar ook als er met een potlood getekend is, zal deze een andere weerstand bieden dan als er met een ander potlood ook een lijn is getekend. De mogelijkheid is dus enorm.

Extra uitwerking: metalen staaf:

Het zou natuurlijk wat saai zijn al je altijd een potlood moet gebruiken. Daarom hebben we ook er voor gezocht dat je geluid kan maken met ieder geleidend oppervlak zoals:

  • Het menselijk lichaam
  • metalen platen
  • vloeistoffen bv water
  • ...
Dit metalen staafje wordt op de zelfde manier in de houder geschoven zoals de potloden. De kant met het rubberen gedeelde wordt in de houder geschoven tot het rubberen gedeelte er helemaal in zit. De onder kant van het staafje blijft bloot, en deze maakt contact met het ijzeren pinnetje binnen in de houder.



Het metaal kan worden vergeleken met het grafiet van de potloden. Deze zijn beide geleidend buiten dat een metalen staaf steviger is dan een potlood.
Zo is het toch nog mogelijk om te spelen met allerhande oppervlakken die je kan vinden maar ze moeten natuurlijk wel nog geleiden ;) .




Het definitieve prototype

Na heel wat gesukkel bij het monteren van het prototype, is het uiteindelijk toch afgeraakt.

Het werd ook nog eens bespoten voor een mooier resultaat. Hier onder staan alle foto's van het prototype.

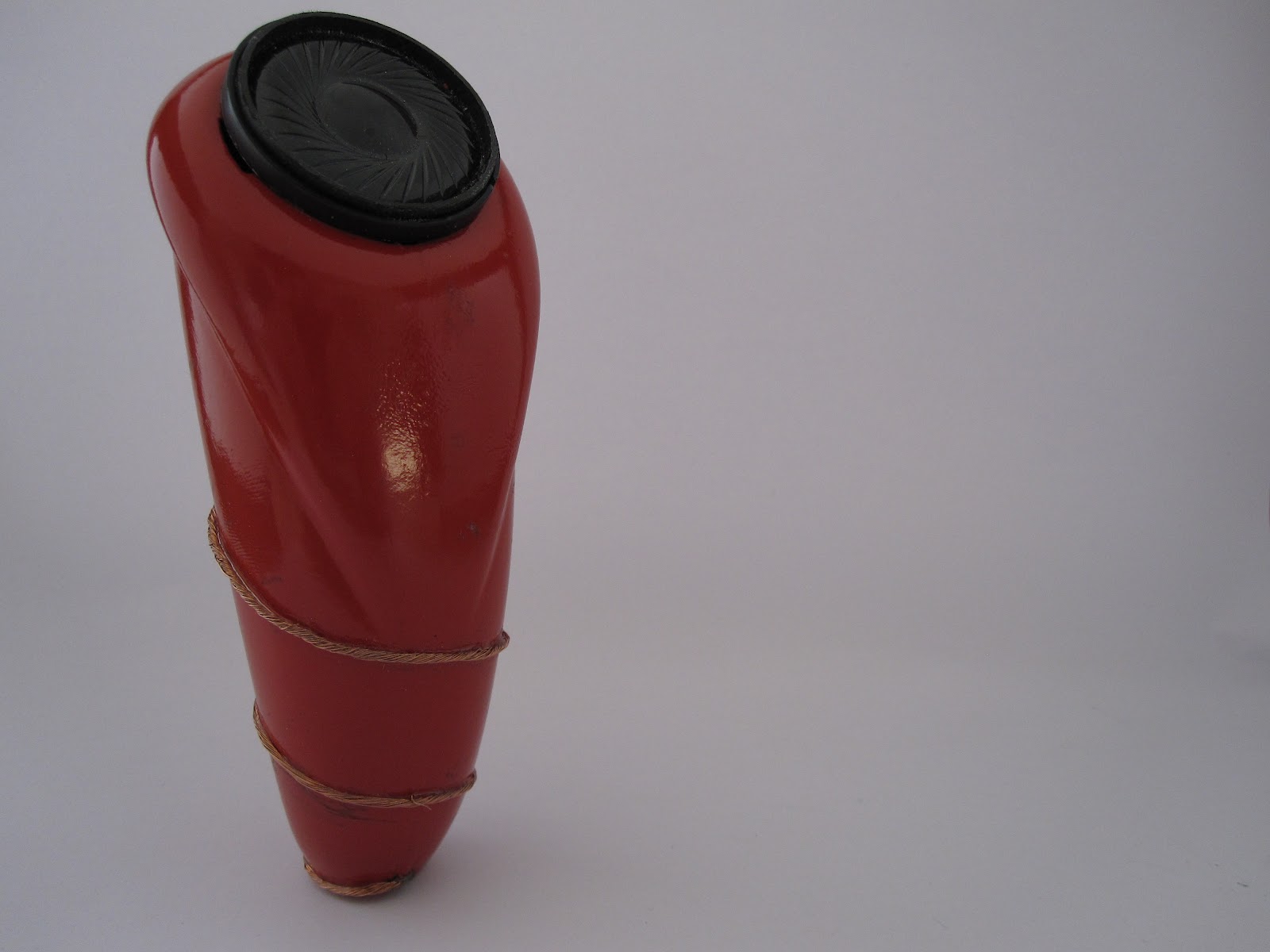

Perspectief




Zijaanzicht






 Boven aanzicht


Perspectief boven aanzicht




 Details:

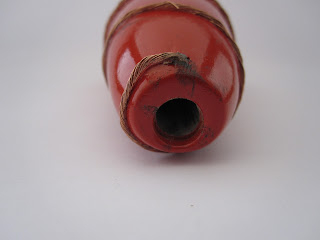

Potlood inham


Een nadeel van grafiet is natuurlijk dat het sporen achterlaat. De grijze vlekken zijn de restanten van het grafiet en zijn bijna niet te verwijderen door de verf.


De koper wikkeling


De koper wikkeling is het contact met de hand die de behuizing vasthoud. De andere hand wordt dus op het oppervlak gezet waar het punt van het potlood in contact komt.

Het boxje





De behuizing in de hand


De vorm is zo gemaakt dat deze te gebruiken is voor linkshandige en rechtshandige.

Links handig


Rechts handig


Met potlood er bij in:



 Tekenen met potlood





zaterdag 19 mei 2012

De behuizing

Op de onderstaande foto's staan alle onderdelen die nodig zijn om het prototype te maken.

Alle onderdelen samen



Inwendige benodigdheden

 Binnen in de behuizing moet alles op zijn plaats blijven. Dus daarom moeten er ook onderdelen binnen in de behuizing komen, voor de drawdio, de potloden en het boxje.

Binnen plaatje



Deze scheid de drawdio van de pennen houder


 Potlood houder





In dit buisje kan men de potloden schuiven. Er is een groef in het midden voorzien zodanig dat er klemming op het potlood komt te zitten.

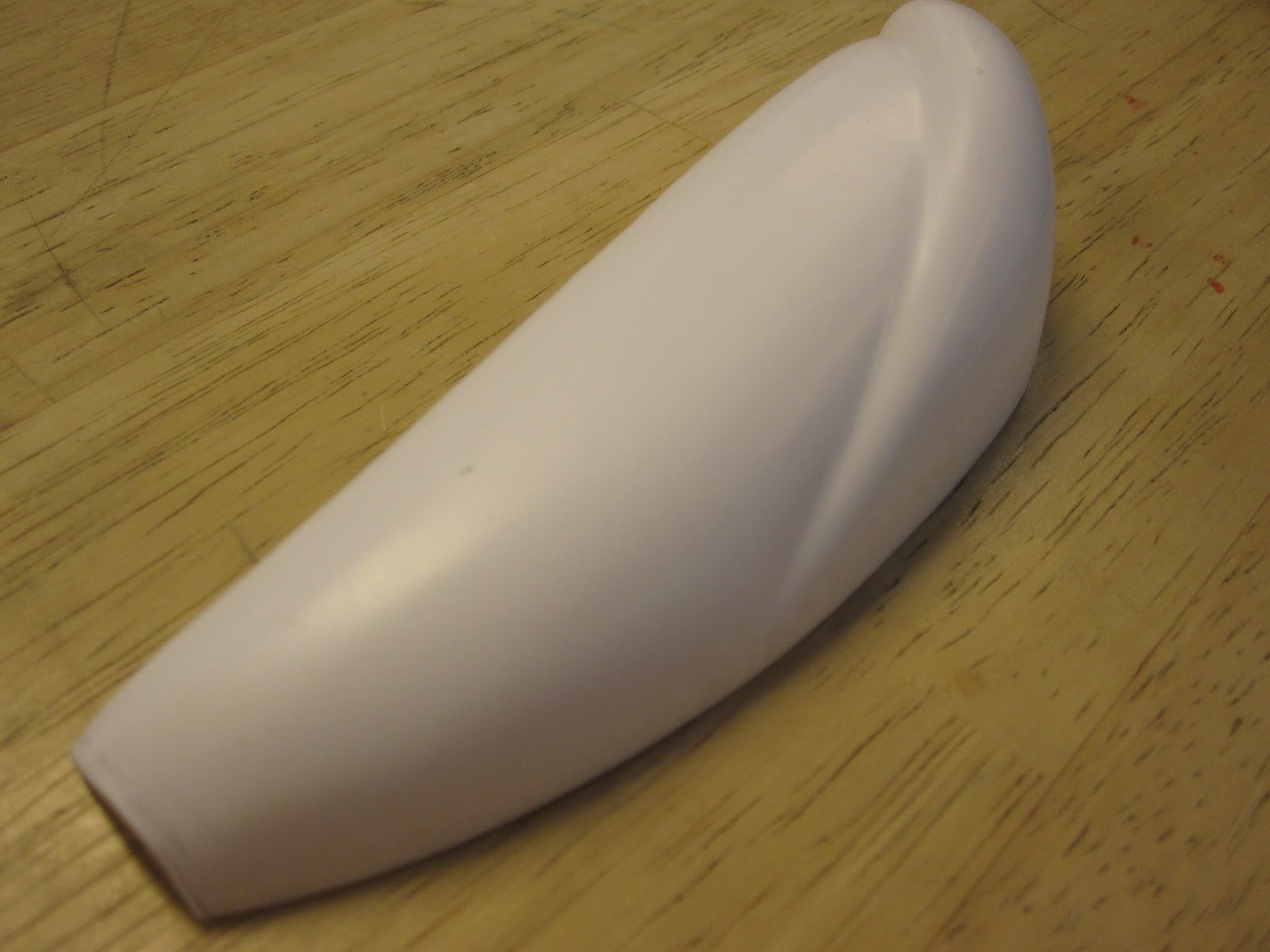

De behuizing zelf
